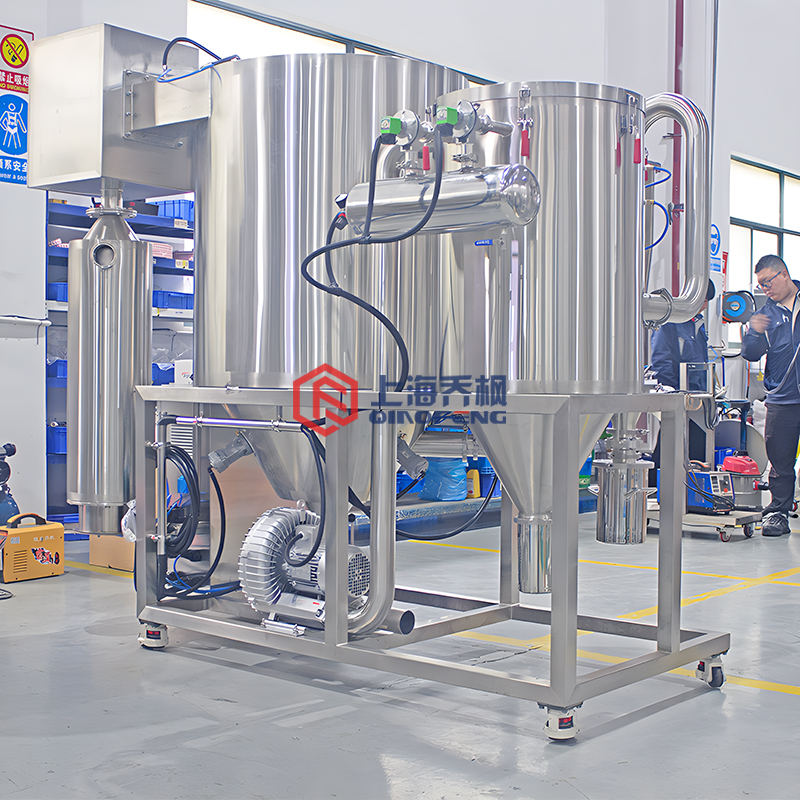

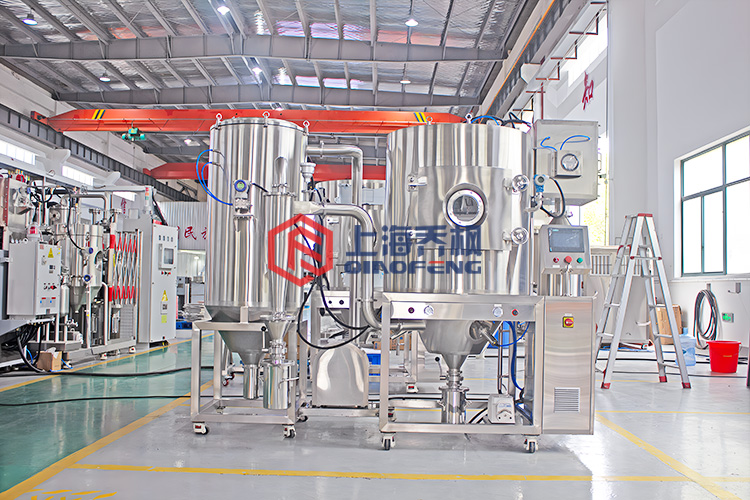

离心喷雾干燥机 作为现代粉体工程的核心设备之一，凭借其高效的雾化能力与精准的干燥控制，在食品、医药、化工等领域广泛应用。上海乔枫实业推出的QFN-LE-5型离心二流体喷雾干燥机，通过技术创新实现了热敏性物料的高效处理与活性成分的精准保留。
一、离心喷雾干燥机的工作原理
离心喷雾干燥机的核心在于通过高速离心力实现物料雾化，并结合热风系统完成瞬时干燥。其工艺流程可分为四大阶段：
1. 离心雾化过程
- 雾化器结构：QFN-LE-5采用不锈钢高速离心雾化盘，转速范围15,000-25,000 rpm，雾化盘边缘线速度达120-180 m/s。
- 液滴形成：液体物料通过中心进料管输送至旋转雾化盘，在离心力作用下形成厚度仅0.5-1.5μm的液膜，破碎后生成10-100μm的均匀雾滴（粒径分布CV值＜10%）。
其中，μ为液体粘度，ρ为密度，ω为角速度，r为雾化盘半径，Q为进料速率，n为雾化盘叶片数。
2. 热风系统与干燥动力学
- 热风分布：采用环隙式热风分配器，确保热风以15-20 m/s的切向速度均匀进入干燥塔，与雾滴形成逆流或并流接触。
- 传热传质：在干燥塔内，雾滴表面水分迅速蒸发，内部水分通过毛细作用迁移至表面。干燥过程分为恒速阶段（表面水分蒸发）和降速阶段（内部扩散），总停留时间控制在5-30秒。
- 温度控制：进风温度80-300℃可调，出风温度实时监测并反馈至PID控制系统，温差波动≤±2℃。
3. 粉末收集与废气处理
- 一级收集：干燥后的粉末通过旋风分离器（分离效率＞95%）初步收集；
- 二级净化：尾气经布袋除尘器或湿式洗涤塔处理，粉尘排放浓度＜20 mg/m³，符合环保标准。
二、QFN-LE-5型号的技术特性
1. 核心参数配置
| 参数 | QFN-LE-5规格 |
| 处理量 | 5-50 kg/h（水蒸发量） |
| 雾化盘转速 | 18,000-25,000 rpm（变频调速） |
| 进风温度 | 80-300℃（精度±1℃） |
| 出风温度 | 50-120℃（根据物料特性自动调节） |
| 热源类型 | 电加热/蒸汽/燃气可选 |
| 系统功耗 | 12-25 kW（视配置而定） |
2. 创新设计亮点
- 双级雾化优化：雾化盘采用双层叶片设计，外层叶片倾角15°，内层倾角30°，使液膜分布更均匀，雾滴粒径分布范围缩窄至±15%；
- 热能回收系统：集成热泵辅助装置，废气余热利用率提升40%，综合能耗降低25%；
- 在线清洗（CIP）：配备全自动清洗喷头，可对雾化盘、干燥塔内壁进行360°无死角清洗，清洗周期缩短至30分钟；
- 防粘壁技术：塔壁设置气幕保护层（压缩空气压力0.3-0.5 MPa），有效防止物料粘附，产品得率提升至98%。
3. 智能控制系统
- 多参数联动控制：通过PLC集成模块实时调节进料速率、雾化转速、热风温度，实现动态平衡；
- 故障自诊断：内置52种故障代码库，可自动识别雾化盘振动异常、温度超限等问题，并触发停机保护；
- 数据追溯：支持干燥曲线、能耗报表的导出与云端存储，符合GMP/FDA合规性要求。
三、应用场景与案例分析
1. 食品工业：乳清蛋白粉生产
- 工艺参数：进风温度180℃，出风温度85℃，雾化盘转速20,000 rpm；
- 成果：蛋白变性率＜5%，溶解度≥95%，粒径D50=60μm；
- 能效：产品蒸汽消耗量较传统设备降低35%。
2. 医药领域：抗生素微囊化
- 工艺创新：采用溶剂-反溶剂法结合喷雾干燥，包封率提升至92%；
- 质量控制：颗粒球形度＞0.9。
3. 新材料：纳米二氧化硅制备
- 技术突破：通过调节雾化盘转速（22,000 rpm）与固含量（15%），获得比表面积＞500 m²/g的纳米粉体；
- 应用价值：产品用于锂电池隔膜涂层，电芯循环寿命提升20%。
四、技术优势总结
1. 高效雾化：离心力雾化实现更窄的粒径分布（跨度＜1.2）；
2. 节能环保：热能回收系统降低碳排放30%以上；
3. 广适性：可处理粘度达2,000 mPa·s的高固含量浆料；
QFN-LE-5型离心喷雾干燥机通过精密机械设计与智能化控制，重新定义了高效干燥的行业标准。其技术内核不仅在于物理参数的突破，更在于对物料特性的深度理解与工艺适配性创新。
